產品詳情

HLL(LXZ)制動輪彈性柱銷聯軸器

產品說明：

  HLL型帶制動輪彈性柱銷聯軸器，制動輪柱銷聯軸器，LXZ型（原HLL型）-彈性柱銷聯軸器（GB5014-2003） 　 本聯軸器已列為標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。 軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。http://www.btmcjx.com 彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。 彈性柱銷聯軸器是利用若干非金屬?gòu)椥圆牧现瞥傻闹N(xiāo)，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況. LXZ型（原HLL型）-彈性柱銷聯軸器基本參數和主要尺寸：規格：HLL1-15，公稱轉矩315-25000，許用轉速5600-710，軸孔直徑20-180，軸孔長度38-302，重量11-504，材質：鑄鐵，鑄鋼，精鋳。

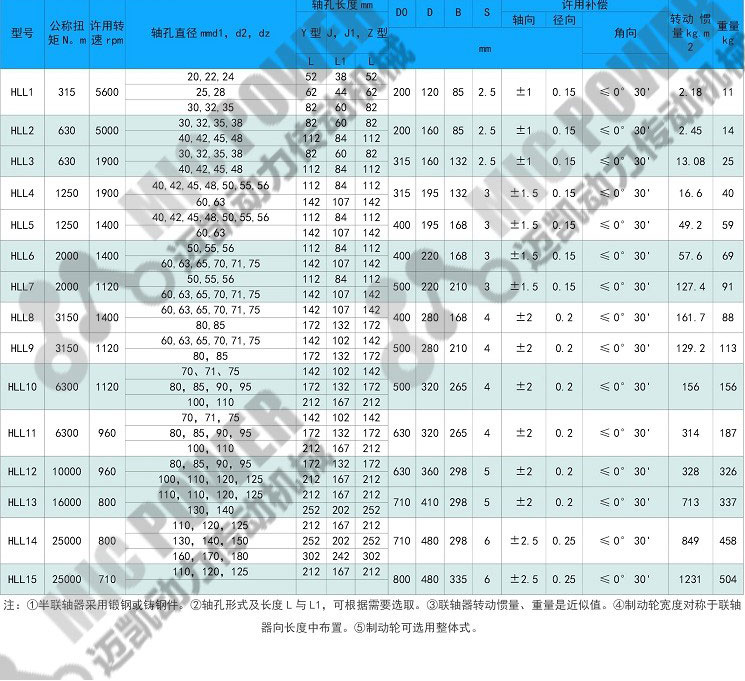

詳細參數：
