WZL卷筒聯軸器

產品說明：

  卷筒用鼓形齒式聯軸器是一種撓性聯軸器，主要用于起重設備中起升機構的減速器輸出軸與鋼絲繩卷筒的連接，也適用于其它類似的既傳遞轉矩又承受徑向載荷的機械設備，但不能用作需承受軸向載荷的傳動。 DC系列卷筒用鼓形齒式聯軸器的特點是：能傳遞較大轉矩，徑向承載能力大，可補償軸線偏移，能適用于普通軸伸減速器，結構緊湊，裝折調整方便，帶有磨損指示，可靠，特別適用于起重設備的起升機構。

安裝方法和注意事項

  1、本聯軸器安裝前。應檢查聯接的配合，并清洗掉防銹油脂，去除毛刺，擦盡油污等。

  2、安裝時，先將外蓋和密封圈套的半聯軸器的減速器側，然后將半聯軸器加熱后套裝在減速器的輸出軸上。注意，加熱應在油浴中進行，油溫不才超過130℃，且應緩慢均勻地加熱，切不可加熱過快，造成局部冷熱不勻而變形。

  3、當半聯軸器冷卻后，先按標記將外套裝上，再將外蓋、內蓋和密封圈裝上。

  4、若聯軸器較小，需采用整體加熱套裝時，聯軸器在油浴中加熱時間不得超過4小時，溫度不得高與80℃，且應選用不會損害密封圈的導熱油。

  5、安裝時，須保證定位磨損指針的位置正確。裝好后，指針兩側刻線與軸向定位刻痕平齊，指針前端刻線正對齒側隙界限咔痕之間。

  6、聯軸器與卷筒的聯接以及端蓋緊固采用強度性能等級大于或等于8.8級的螺栓組，推薦按表8給定的預緊力矩擰緊，要是由設計計算確定。

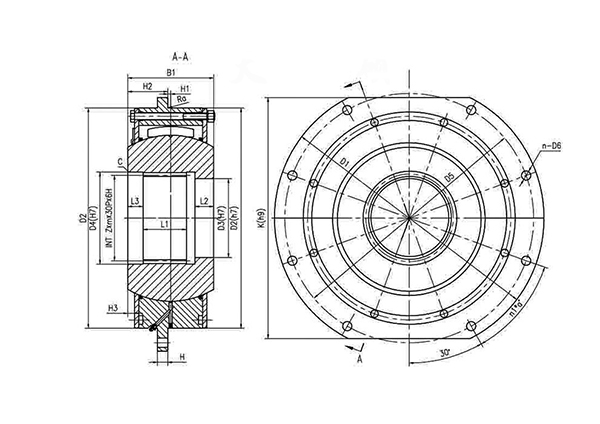

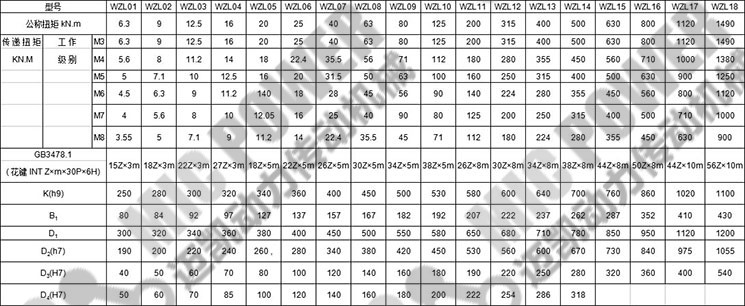

詳細參數：

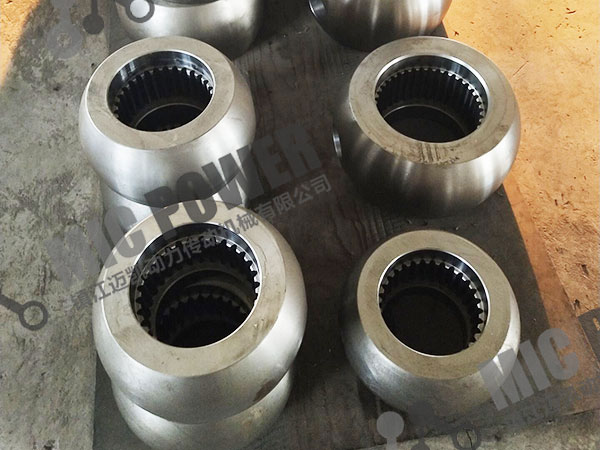

發貨現場：
